光ダクトによって取り込んだ自然光を、窓のないキッチン周辺を明るくした事例

○施設区分

　一般住宅・ショールーム



○光ダクト工事区分

　新築



○備考

　

○設置プラン①

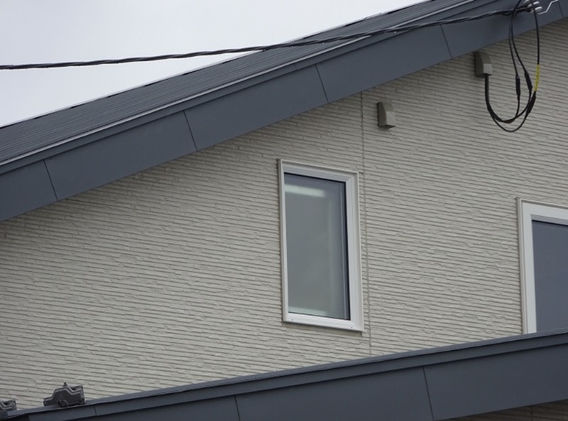

　・採光部：　　　　　　側窓(東面)

　・光ダクト形状：　　　L字型

　・光ダクトサイズ：　　縦300mm×横600mm - 長さ約3.5m

　・放光箇所：　　　　　キッチン



○概要

　吹き抜けのリビングに面したキッチンですが、家の中心にあるため、直接窓に面していないため、暗くなってしまいます。吹き抜け上部の側窓から採光して、吹き抜け壁面に設置した光ダクトで、キッチン天井面で放光することで明るくしました。

　採光部に側窓を利用することで、雨漏りのリスクのある天窓を使用することなく採光できます。また放光部は90°曲げ加工した乳半アクリル板を使用することで、光を広げ、デザイン的にも特徴的な設計としました。

○ギャラリー
