光ダクトによって取り込んだ自然光を、窓のないキッチン周辺を明るくした事例

○施設区分

　一般住宅・ショールーム



○光ダクト工事区分

　新築



○備考

　空気循環清浄機能兼用光ダクト

○設置プラン①

　・採光部：　　　　　　天窓(南面)

　・光ダクト形状：　　　垂直型

　・光ダクトサイズ：　　縦300mm×横750mm - 長さ約4.5m

　・放光箇所：　　　　　1階廊下



○概要

　外壁に面した廊下ですが、南側に隣家が建つことが予想されるため、光ダクトを使い天窓からの安定的な採光を検討。3階屋根の天窓から採光して、外壁に沿わせて設置した光ダクトで、1階廊下天井面で放光して明るくしました。

　設置スペースが厳しいため、角ダクトではなく高反射鏡面複合板を用いた張り込み式で光ダクトを形成しています。

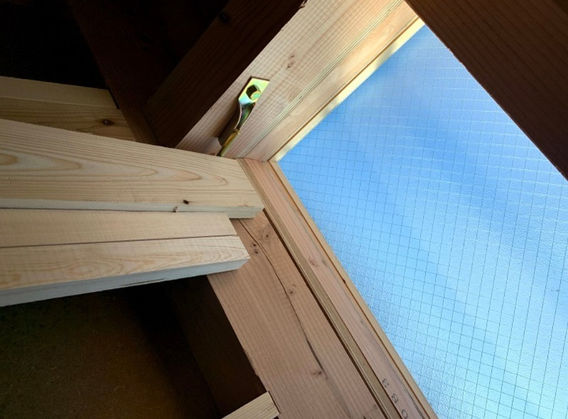

　また、屋根勾配が小さいため、天窓には日本ベルックス社製「FCM」を採用。屋根勾配なしにも対応できるように設計されているため、雨漏りのリスクも小さくなっています。

○ギャラリー
